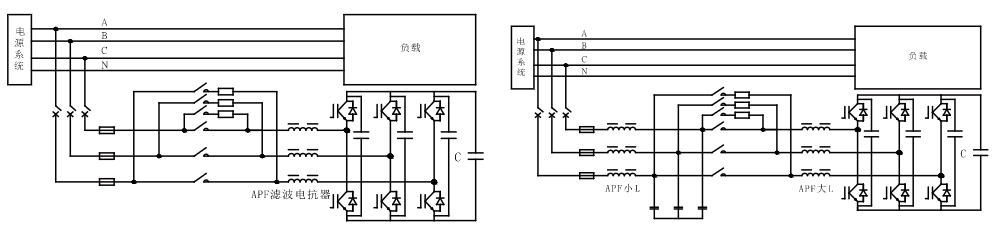

■ APF滤波电抗器接线示意

■ 产品用途

APF滤波电抗器安装在APF有源滤波器与电网之间，并且能与滤波电容器组成LC滤波器，以及组成LCL滤波器，降低开关频率纹波电流所衍生的高次谐波电流，净化电网质量。

■ APF滤波电抗器性能参数

1、额定电压：AC400V /AC690V/50Hz
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪 音：<70dB
5、防护等级：IP00
6、绝缘等级：H级
7、抗电强度：AC3000V/AC4200V /50HZ/5mA/60s无飞弧击穿
8、温 升：≤80K，可根据客户要求设计定制
9、使用环境：-25℃~55℃
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器

■ 型号含义

■ 产品外形结构示意图

■ 产品选型参数及尺寸
